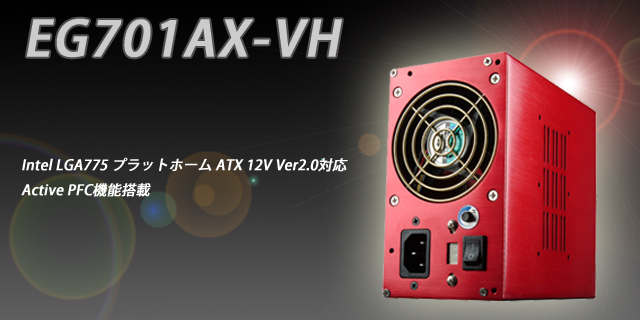

| EG701AX-VH |
|
|
|
|
|
| 型番 |
EG701AX-VH(W)SFMA |
| AC入力範囲 |
90~265V(自動切換え) |
| 100-240V |
9.5~4A |
| 周波数 |
47Hz～63Hz |
|
| |
| DC Output Rating |
| DC 出力 |
誤差 |
最小/最大 |
| +3.3V |
±5% |
0.5A/34A |
| +5V |
±5% |
0.3A/34A |
| +12V1 |
±5% |
0.5A/18A |
| +12V2 |
±5% |
0.5A/18A |
| -12V |
±10% |
0A/0.8A |
| +5Vsb |
±5% |
0A/2.5A |
| 12V
合計 |
35A |
| Total
Power |
600W |
| 過電圧保護 |
+5V: 5.5V~7V +3.3V: 3.76V~4.6V +12V1, 2:
13.4V~15.6V |
| 過電流保護 |
+3.3V: 55A (max) +5V: 48A (max) +12V1,
2: 20A (max) |
| オーバーロード保護 |
110~160% of max load |
| 動作温度範囲 |
0℃ ~ 40℃ / 32 F ~ 104F |
| 保管温度範囲 |
-40℃ ~ 70℃ / -40F ~ 158 F |
| 相対湿度範囲 |
動作時 : 温度（25℃）/湿度（85%） 結露しないこと
保管時 :
温度（50℃）/湿度（95%） 結露しないこと |
| 検証（M.T.B.F.） |
10万時間以上/負荷：70% 入力電圧:230VAC /
50Hz 温度:25℃ |
| EMC |
EN55022 Class B,EN61000-3-2 Class D,
EN61000-3-3,EN61000-4-2 Class B, EN61000-4-3 Class A, EN61000-4-4 Class B,
EN61000-4-5 Class B, EN61000-4-6 Class A, EN61000-4-8 Class A, EN61000-4-11
Class B,FCC Part 15 & Part 2, CNS 13438 Class B |
| 適合安全規格 |
UL (Level 3), cUL (Level 3), VDE, CB,
NEMKO, SEMKO, DEMKO, FIMKO |
| 冷却ファン |
8cm axial fans x 2 |
| サイズ |
W150 * H86 * D166
(mm) |
|
|
|
|
|
|
