LIQTECH 120X / ELC-LT120X-HP


さらに進化した強力な冷却性能を備えるオールインワン水冷CPUクーラー
クリックすると拡大画像が表示されます。
※上記画像をクリックすると拡大画像が表示されます。
ELC-LT120X-HPは、IntelとAMDのプラットフォームに対応したメインテナンスフリーのオールインワン水冷CPUクーラーです。特許Shunt Channel Technology(シャント・チャンネル・テクノロジー)【SCT】 を採用。熱伝導率を高め、強力な冷却性能を実現しました。搭載ファンには、ENERMAX新型冷却ファン High-pressure airflow fan(ハイプレッシャー・エアーフローファン)を2基装備しています。ユーザーの環境によって最大回転数の選択をする3つの回転範囲モード(サイレント・パフォーマンス・ターボ)の切り替えが可能なAdjustable Peak Speed Control(アジャスタブル・ピーク・スピード・コントロール)【APS】機能が搭載されています。
劣化に強く、柔軟な設置を可能にするゴム製のチューブを採用しています。

強力な冷却性能を実現する特許Shunt Channel Technology【SCT】を採用
クリックすると拡大画像が表示されます。 特許Shunt Channel Technology(シャント・チャンネル・テクノロジー)【SCT】 を採用。ヒートシンク部に通常発生してしまう冷却液の境界層を除去し、循環効率と熱伝導を最大限に高め、強力な冷却性能を実現しました。

境界層とは?
流線形の物体に水を流すと表面に薄い膜のようなものが張ります。これが境界層と呼ばれるもので、この部分ではほとんど水流が発生しません。特許Shunt Channel Technology(シャント・チャンネル・テクノロジー)【SCT】は、流線形のヒートシンク部に切れ目を入れることにより乱流を発生させて境界層を除去します。

Waterblockの構造
クリックすると拡大画像が表示されます。
※上記画像をクリックすると拡大画像が表示されます。

放熱速度を増加させる革新的なラジエーター構造
クリックすると拡大画像が表示されます。
※上記画像をクリックすると拡大画像が表示されます。

High-pressure airflow fan(ハイプレッシャー・エアーフローファン)x 2基装備
PWM Technology クリックすると拡大画像が表示されます。

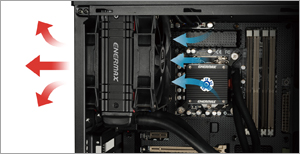

ENERMAX新型PWM対応High-pressure airflow fan(ハイプレッシャー・エアーフローファン)を2基搭載しています。ラジエーターの両側にファンを設置することで、効果的に冷却を行うことができます。

Fan Speed : 600 - 1,300 / 2,000 / 2,500 rpm
Air flow : 28.6 ~ 60.3 / 88.9 / 111.0 CFM
      48.5 ~ 102.4 / 150.9 / 188.7 m3/h
Static Pressure : 0.8 ~ 1.7 / 4.7 / 7.4 mmH2O

ユーザーの環境によって最大回転数の選択をする3つの回転範囲モード(サイレント・パフォーマンス・ターボ)の切り替えが可能なAdjustable Peak Speed Control(アジャスタブル・ピーク・スピード・コントロール)【APS】機能が搭載されています。ファンに搭載されているスイッチにより選択が可能です。

PWMとは、Pulse Width Modulationの略で、CPUファンコネクター(4ピン)やシステムファン(4ピン)コネクターを持つマザーボードなどで採用されています。

※PWMを有効にするには、BIOSのファンの設定をPWMに変更する必要があります。
(最低回転数の関係でPC起動時にエラーメッセージが表示される場合、BIOSの詳細設定にて回避する事ができます。M/Bの取扱説明書をご参照ください。)
※ファンコネクター(4ピン)の端子がPWMに対応しているか、マザーボードの取扱説明書にてご確認ください。
※3ピンコネクターにも対応しております。
(3ピンコネクターに接続の場合は、PWM機能は無効になり最大回転数で動作します。)

Adjustable Peak Speed Control【APS】機能搭載
クリックすると拡大画像が表示されます。 ELC-LT120X-HP搭載冷却ファンには、ユーザーの環境によって最大回転数の選択をする3つの回転範囲モード(サイレント・パフォーマンス・ターボ)の切り替えが可能なAdjustable Peak Speed Control(アジャスタブル・ピーク・スピード・コントロール)【APS】機能が搭載されています。冷却ファンに搭載されているスイッチにより3つの冷却モードを選択できます。


– サイレントモード: 600 ~ 1,300 rpm
– パフォーマンスモード: 600 ~ 2,000 rpm
– ターボモード: 600 ~ 2,500 rpm

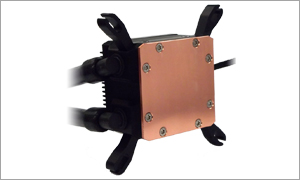

熱伝導率の高い銅を採用したコールドプレート
クリックすると拡大画像が表示されます。 CPUと接触するコールドプレートには、高い熱伝導効率を誇る銅を採用しています。CPUから発生した熱を効果的にクーラント液へ伝え、優れた冷却性能を発揮します。

※コールドプレートの保護フィルムは、必ず外してから取り付けを行なってください。

柔軟な設置を可能にするゴム製チューブを採用
クリックすると拡大画像が表示されます。 柔軟な設置を可能にするゴム製のチューブを採用しています。曲げやすく、約310mmの長さを確保することで、ラジエーターの設置が柔軟に行えます。
チューブは劣化に強く水漏れや揮発の心配はありません。


※クーラント液の補充はできません。

ポンプには、耐久性、静音性に優れたセラミックベアリングを採用
クリックすると拡大画像が表示されます。 ポンプには、セラミックベアリングを採用しています。
ポンプの動作音を低く抑え、耐久性にも優れています。

ベアリング:セラミックベアリング
MTBF:50,000時間
回転数:2,500rpm

ポンプの入力電圧は、12Vが必須となります。
※ポンプの接続先のM/Bのファンコントロール機能はOFF設定を推奨しています。
M/Bのファンコントロール機能がONになっていると電圧制御によりポンプの回転数が下がり、冷却効果が低下します。



取り付け簡単なブラケット採用
ウォーターブロックの設置が簡単にできる高耐久アルミニウムブラケットを採用しています。
CPUとの設置面をしっかりと確保することで、放熱効果を向上させます。

最新のIntelとAMDのプラットフォームに対応するユニバーサルブラケット
付属のユニバーサルバックプレートを利用することでIntel、AMDの最新のプラットフォームで使用できます。

対応CPUソケット
Intel : LGA 2011-v3 / LGA2011 / 1366 / 1156 / 1155 / 1150 / 775
AMD : AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+

サーマルグリス付属
熱伝導率を支える重要なポジションのサーマルグリス。
ELC-LT120X-HPには、サーマルグリス Dow Corning ® TC-5121が付属されています。



寸法図
クリックすると拡大画像が表示されます。
※上記画像をクリックすると拡大画像が表示されます。

関連動画

レビュー
ENERMAX 「LIQTECH 120X」分解 エルミタ的速攻撮って出しレビュー Vol.280

スペック

※製品の仕様と情報は、予告なく変更される場合がございます。
