 SquA RGBファンシリーズ プロモーションビデオ |
|
|
| 独特なスクエア型RGB LEDを採用 |
|
UCSQARGB12P-W-SGは、独特なスクエア型のアドレッサブルRGB LEDを採用しています。1680万色のRGB LEDイルミネーションが、華やかで鮮やかなビジュアルエフェクトであなたのPCを演出します。 |
|
|
| プラグ＆プレイでRGBイルミネーション |
|
UCSQARGB12P-W-SGは、マザーボードがアドレッサブルRGB LEDに未対応の場合は、本製品のPWMパワーケーブルをマザーボードの4ピンPWMコネクターに接続するだけでRGB
LEDが点灯し、レインボーカラーのRGB LEDイルミネーションが光り輝きます。
*入力電圧は12Vが必須となります。
マザーボードがアドレッサブルRGB LEDに対応している場合は、本製品のRGB LEDケーブルをマザーボードのアドレッサブルRGB LEDヘッダーに接続することで、各マザーボードメーカーのRGBイルミネーションユーティリティで、本製品のアドレッサブルRGB
LEDライティングを制御することができます。
*アドレッサブルRGB LEDピンアサイン(+5V / D / - / G) |
|
|
|
| アドレッサブルRGB LEDライティングシンクロ機能対応 |
|

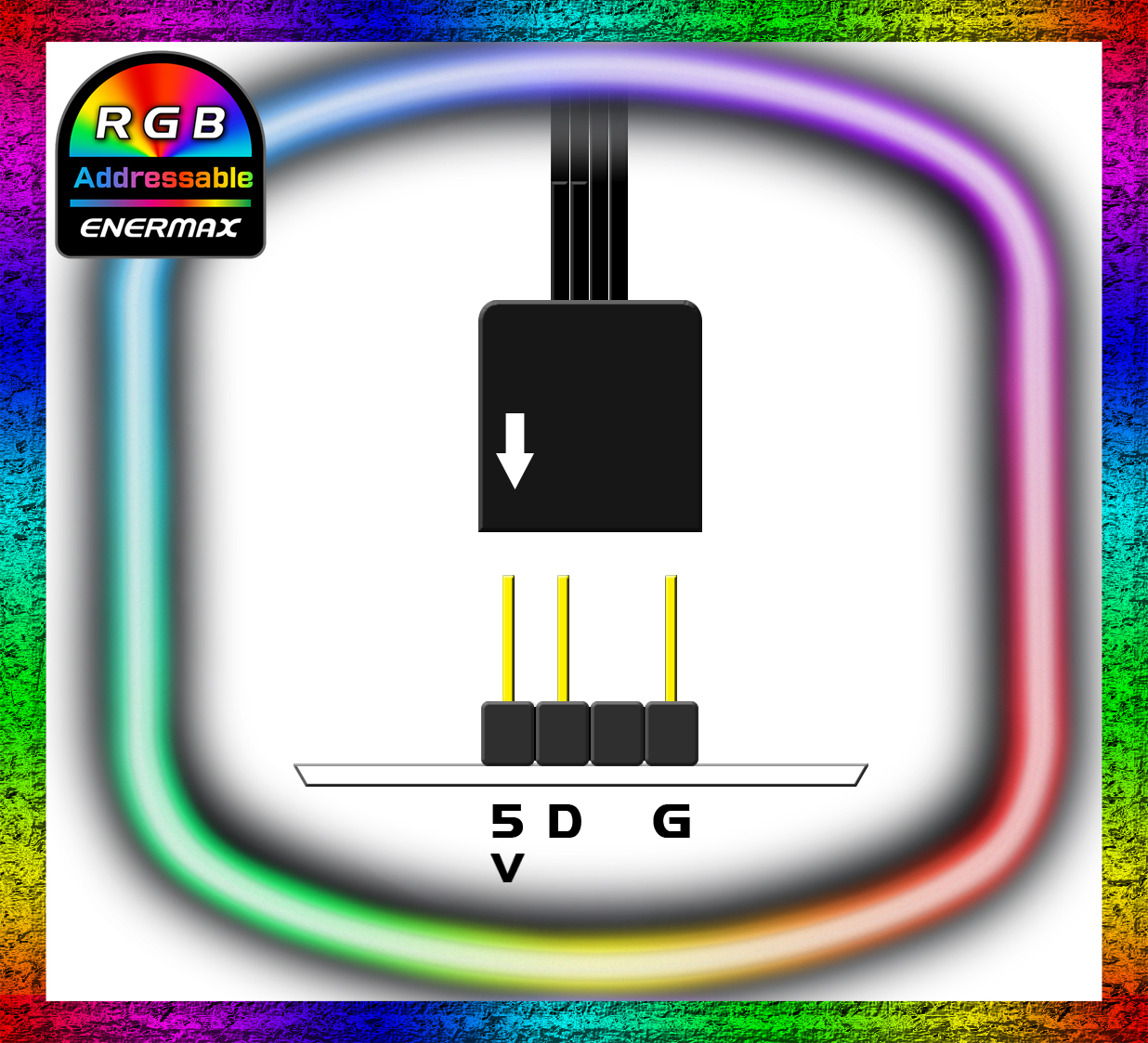

マザーボードの4pin アドレッサブル RGB LEDピンヘッダーと互換性があります。各マザーボードメーカーのRGBイルミネーションユーティリティで本製品のアドレッサブル
RGB LEDライティングを制御することができます。(アドレッサブル RGB LEDヘッダー ピンアサイン +5V, D, N/A, G)
 本製品は、アドレッサブルRGB LED sync対応製品です。RGB LED syncとの互換性はありません。必ずマザーボードにアドレッサブルRGB-syncヘッダーが搭載されているかご確認ください。
アドレッサブルRGB LED SyncとRGB LED Syncとの違いについては、こちらをクリックしてください。 |
|
|
| MOD PCの制作に最適な2種類のイルミネーション効果 |
| 独特なスクエア型のアドレッサブルRGB LEDは、取り付ける向きを変えることにより、2種類のRGB LEDイルミネーション効果を生み出します |
|
|
|
|
| 背面にダイヤモンドイルミネーションの輝き |
| フレーム背面のホールから輝いているダイヤモンドイルミネーションは、ケース内部に素晴らしい視覚的効果をもたらします。 |
|
|
|
|
| ファンブレードを拡大させて強力なエアーフローを実現 |
| ハブをコンパクト化することにより拡大させたファンブレードを採用しています。通常のRGBファンと比較して最大40％ほど多くの気流を作り出し、強力なエアーフローを生み出します。 |
|
|
|
|
| 吸気能力を強化するエアーインレット設計 |
|
より多くの空気を取り込むことで吸気能力を強化してエアーフローの効率を高めるエアーインレットデザインを採用しています。 |
|
|
| 直線的な気流を作り出すVortexフレームデザイン |
| 気流の直進性を向上させるVortexフレームデザインを採用しています。排気方向のフレームをらせん状にすることで、従来のファンに比べよりエアフローの直進を維持します。 |
|
|
|
| 300rpmの低回転域から駆動するPWM回転数制御 |
|
超低速300rpmから最大1500rpmまでの広いレンジでPWM回転数制御が可能です。高静音ながらパフォーマンスを犠牲にすることなく、最適なエアフローを構築できます。 |
|
|
| 共振を抑制する防振ラバーパッド |
ファンを固定する4ヶ所の設置面には、振動を抑制して静音性を高めるラバーパッドを採用しています。
システムへの共振やノイズの発生を防止します。 |
|
|
|
| PWM Technology support |
PWMコントロール機能を持つマザーボードの4pinコネクターに接続することにより、BIOSにてファンスピードコントロールが可能となります。入力電圧は12Vのままパルス信号によりファンのスピードをコントロールします。
PWMとは、Pulse Width Modulationの略で、CPUファンコネクター（4ピン）やシステムファン（4ピン）コネクターを持つマザーボードなどで採用されています。
※PWMを有効にするには、BIOSのファンの設定をPWMに変更する必要があります。
（最低回転数の関係でPC起動時にエラーメッセージが表示される場合、BIOSの詳細設定にて回避する事ができます。マザーボードの取扱説明書をご参照ください。）
※ファンコネクター(4ピン)の端子がPWMに対応しているか、マザーボードの取扱説明書にてご確認ください。
※3ピンコネクターにも対応しております。
（3ピンコネクターに接続の場合は、PWM機能は無効になり最大回転数で動作します。）
※付属の3ピン→4ピンペリフェラル変換コネクターを使用することにより、電源の4ピンコネクターに接続することができます。（変換コネクターを使用して接続する場合は、PWM機能は無効になり最大回転数で動作します。） |
|
|
|
| パッケージ画像 |
|
|
| 寸法図 |
|
|
| スペック |
| 型番 |
UCSQARGB12P-W-SG |
| パッケージ解説 |
ファン1台のプラグ&プレイ用モデル |
| 寸法 (mm) |
120(W) x 120(H) x 26(D) |
| ファンスピード (RPM) |
300 - 1500 (±10%) |
| エアーフロー (CFM) |
24.53 ～ 68.27 |
| エアーフロー (m3/h) |
41.67 ～ 115.99 |
| 静圧 (mm-H2O) |
0.17 ～ 1.898 |
| 最小ノイズ (dBA) |
12 ～ 23 |
| 定格電圧 (V) |
12 |
定格電流 (A)
（ファン） |
0.21 |
定格電圧 (V)
（RGB LED） |
5
（RGBヘッダーには接続せず、PWMヘッダーのみに接続する場合は12V） |
定格電流 (A)
（RGB LED） |
0.68
（RGBヘッダーには接続せず、PWMヘッダーのみに接続する場合は0.28A） |
| MTTF (hours) |
≧100,000@ 25℃ |
| コネクター |
4-pin PWMコネクター x 1
4-pin ARGBコネクター(5V/D/-/G) x 1 |
| アクセサリー |
ARGB Y cable(5V/D/-/G) x 1
GIGABYTE ARGB adaptor x 1
Molex adaptor x 1
Screw x 4 |
| 保証期間 |
購入日より1年間 |
|
|
| ※製品の仕様と情報は、予告なく変更される場合がございます。 |
|
