Twister Bearing(ツイスターベアリング)(特許)採用!
超静音15dB(UCTB8),13dB(UCTB9),11dB(UCTB12),15dB(UCTB14), |
![](TwisterBearing.jpg) |
Twister Bearing は、他のベアリングシステムと違い、摩擦を最小限に抑えるために、ひとつのパーツで構成されています。Oilを注すことなく滑らかな動作を実現する特殊な素材を採用しました。Twister
BearingとPCBボードに耐熱性の高い素材を採用しました。マグネティックボールが軸を支持することにより振動を大幅に軽減します。高耐久MTBF10万時間を実現しました。 |
|
|
Batwing Blade(バットウィングブレイド)(特許)採用 for UCTB8/9/12 |
![](BATWING icon.jpg) |
ファンの羽(スケルトンブラック)にBatwing Blade(こうもりの羽をイメージ)構造を採用。HALO Frame(ハロフレーム)との相乗効果で、シングルブレイドのファンに比べ、風量を20~30%アップします。 |
|
|
|
HALO Frame(ハロフレーム)構造(特許) for UCTB8/9/12 |
![](HALO FRAME icon.jpg) |
HALO Frame構造を採用。より多くの空気を取り込むことができるので、 Batwing Blade(バットウイング)との相乗効果でNormal Frameに比べ風量を20~30%アップします。 |
|
|
|
|
FAIRY Frame(フェアリーフレーム)構造(特許) for UCTB8/9/12 |
![FAIRY Frame(フェアリーフレーム)構造(特許)](FAIRY Frame.jpg) |
アルミニウムリング枠を採用。ファンの軽量化に加えフレームの剛性を高めることにより、振動を減らし、静音を実現しました。 |
|
|
Turbine Blades for UCTB14 |
ファンの羽に、Turbine Blades(タービンブレイド)を採用。優れた冷却性能と高い静音性を実現しました。 |
![Turbine Blades(タービンブレイド)](Turbine Blades.jpg) |
|
|
お掃除ラクラク |
![羽の取り外しが可能。お掃除ラクラク。](TB-Desorption150x150.jpg) |
T.B.Silence UCTB8/9/12/14は、Blade(羽)の取り外しが可能です。埃や汚れの清掃が簡単に行えます。冷却効果の維持、及び製品寿命をさらにアップします。 |
|
|
寸法図 |
![クリックすると拡大画像が表示されます。](UCTB8-Dimensions_cad_158.jpg) |
![クリックすると拡大画像が表示されます。](UCTB9-Dimensions_cad_158.jpg) |
![クリックすると拡大画像が表示されます。](UCTB12-Dimensions_cad_158.jpg) |
![クリックすると拡大画像が表示されます。](UCTB14-Dimensions_cad_158.jpg) |
UCTB8 |
UCTB9 |
UCTB12 |
UCTB14 |
|
|
T.B.Silence Picture |
![クリックすると拡大画像が表示されます。](UCTB8_210.jpg) |
![クリックすると拡大画像が表示されます。](UCTB9_210.jpg) |
![クリックすると拡大画像が表示されます。](UCTB12_210.jpg) |
UCTB8 |
UCTB9 |
UCTB12 |
![クリックすると拡大画像が表示されます。](UCTB14_210.jpg) |
![取付ネジ x 4(付属品)](4 x Screws.jpg) |
![変換コネクタ x 1(付属品)](1 x 3 to 4 Pin Adaptor.jpg) |
UCTB14 |
ファンスクリュー x 4 |
変換コネクター x 1 |
|
|

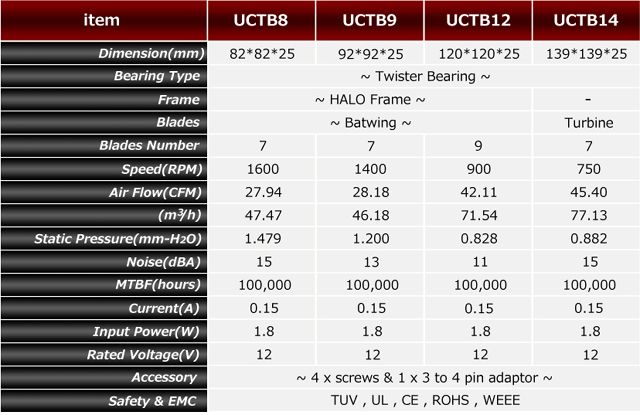

スペック |
![](T.B-Silence-Spec640.jpg) |
|
|
|
